由阿丹·侯克、莱斯·赖特、杨志杰著

摘要

被誉为“首个真正异步的 GPU”的 Hopper（H100）GPU 架构，包括一个全新的、完全异步的硬件复制引擎，用于在全局和共享内存之间进行大量数据移动，称为张量内存加速器（TMA）。虽然 CUTLASS 通过其异步管道范式内置了对 TMA 的支持，但 Triton 通过实验性 API 公开了 TMA 支持。

在本文中，我们深入探讨了 TMA 的工作原理细节，以便开发者了解新的异步复制引擎。我们还展示了利用 TMA 对 H100 内核的重要性，通过在 Triton 中构建 TMA 启用 FP8 GEMM 内核，对于小到中等规模的问题，性能提升可达 1.4-2.2 倍，超过 cuBLAS FP16。最后，我们展示了 Triton 和 CUTLASS 之间的关键实现差异，这些差异可能是 Triton 中 TMA 性能退化的报告原因。我们开源我们的实现，以便于复现和审查，请访问 https://github.com/pytorch-labs/applied-ai/tree/main/kernels。

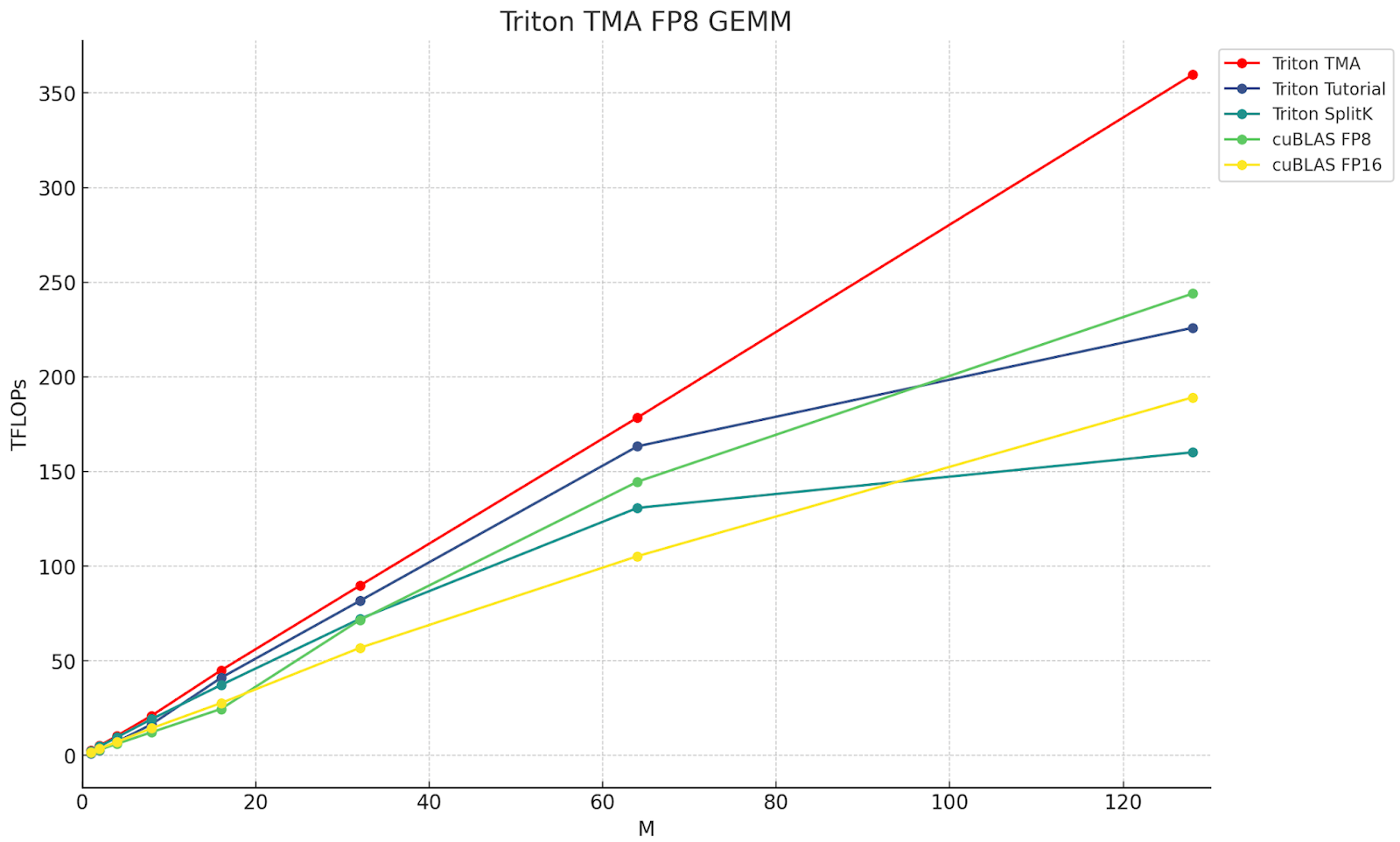

The throughput in TFLOPs of various Triton and cuBLAS FP8 and FP16 kernels, for M=M, N=4096, K=4096. The red line is the Triton TMA, which showcases the advantages of leveraging TMA.

图 1. 在 M=M，N=4096，K=4096 的情况下，各种 Triton 和 cuBLAS FP8 和 FP16 内核的吞吐量（以 TFLOPs 为单位）。红色线表示 Triton TMA，展示了利用 TMA 的优势。

TMA 背景

TMA 是 H100 硬件扩展，允许应用程序异步、双向地在 GPU 全局和共享内存之间传输 1D-5D 张量。此外，TMA 还可以将相同的数据传输到调用 SM 的共享内存，以及其他属于同一线程块集群的 SM 的共享内存。这被称为“多播”。

TMA 非常轻量，只需要一个线程来启动 TMA 传输。通过直接将数据从 GMEM（全局）移动到 SMEM（共享），这避免了早期 GPU 在移动不同内存空间之间的数据时使用寄存器的需求。

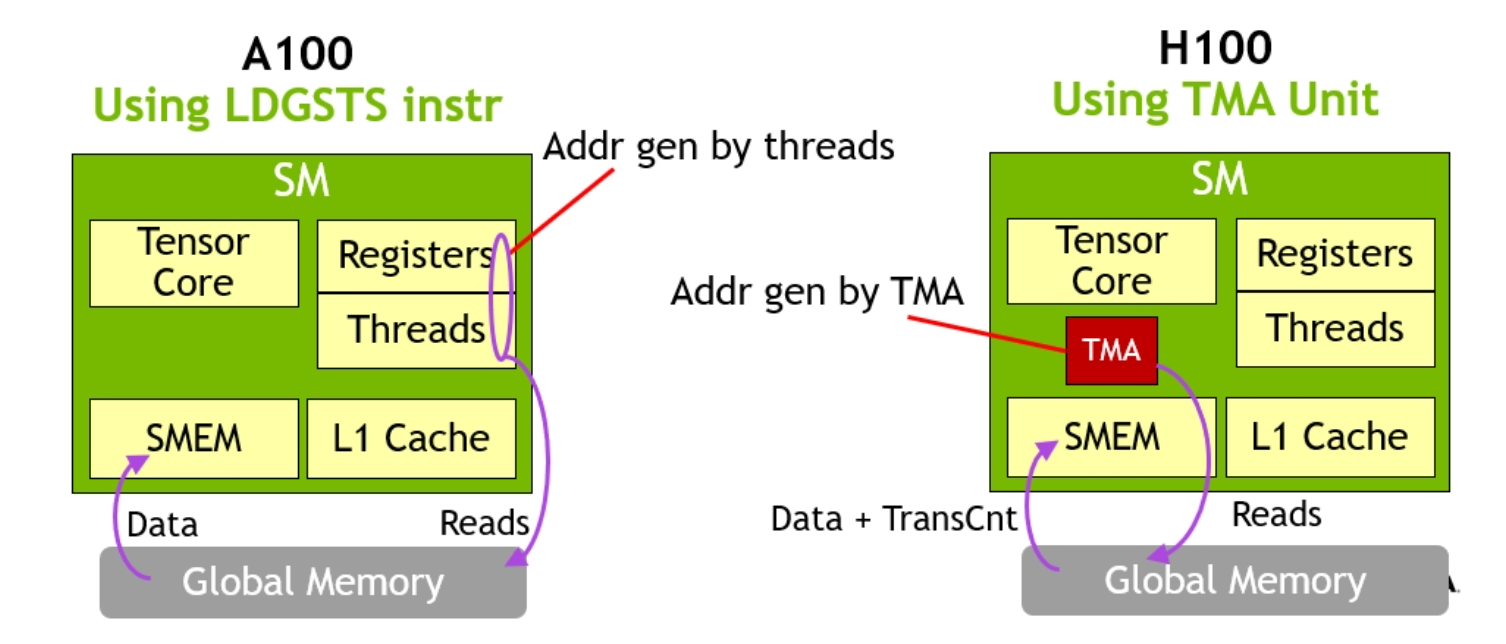

A100-style data movement vs H100 with TMA. TMA hardware eliminates the need for a large amount of threads and registers participating in bulk data transfers.

图 2. A100 风格的数据移动与 H100 相比，TMA 硬件消除了大量线程和寄存器参与批量数据传输的需求。（图片来源：Nvidia）

单个线程可以发出大型数据移动指令，允许大多数线程块在数据传输过程中继续执行其他指令。结合异步流水线，这使得内存传输可以轻松隐藏，并确保任何给定线程块集群的大部分可以专注于计算任务。

这种轻量级的数据移动调用使得创建 warp 组专用内核成为可能，其中 warp 组扮演不同的角色，即生产者和消费者。生产者选举一个领导者线程来触发 TMA 请求，这些请求随后通过到达屏障异步协调与消费者（MMA）warp 组。消费者随后使用 warp 组 MMA 处理数据，并在完成从 SMEM 缓冲区读取后向生产者发出信号，然后周期重复。

此外，在 threadblock 集群中，生产者可以降低其最大寄存器需求，因为它们只发出 TMA 调用，并将额外的寄存器有效地转移到 MMA 消费者，这有助于减轻消费者的寄存器压力。

此外，TMA 处理共享内存目标地址的计算，即请求的数据应该放置的位置。这就是为什么调用线程（生产者）可以如此轻量级。

为了确保最大读取访问速度，TMA 可以根据交换指令布局到达的数据，以确保消费者可以尽可能快地读取到达的数据，因为交换模式有助于避免共享内存银行冲突。

最后，对于即将发出的 TMA 指令，或者从 SMEM 移动到 GMEM 的数据，TMA 还可以包括归约操作（加/减/最大值）和位操作（与/或）。

Triton 中 TMA 的使用

预 Hopper 加载：

offs_m = pid_m*block_m + tl.arange(0, block_m)
offs_n = pid_n*block_n + tl.arange(0, block_n)
offs_k = tl.arange(0, block_k)

a_ptrs = a_ptr + (offs_am[:, None]*stride_am + offs_k[None, :]*stride_ak)
b_ptrs = b_ptr + (offs_k[:, None]*stride_bk + offs_bn[None, :]*stride_bn)

a = tl.load(a_ptrs)
b = tl.load(b_ptrs)

图 3. Triton 中从全局内存到共享内存的传统风格批量加载

在上述 Triton 示例中，展示了一个预 Hopper 加载，我们看到每个线程块如何通过从其相关的程序 ID（pid_m、pid_n、k）计算全局偏移量（a_ptrs、b_ptrs）来加载张量 a 和 b 的数据，然后请求将 a 和 b 的内存块移动到共享内存中。

现在我们来探讨如何在 Triton 中使用 TMA 进行加载。

与上面直接传递全局内存指针不同，TMA 指令需要一个特殊的数据结构，即张量映射。为了构建张量映射，我们首先在 CPU 上创建一个 TMA 描述符。描述符通过使用 cuTensorMapEncode API 来处理张量映射的创建。张量映射包含诸如张量的全局和共享内存布局等元数据，并作为存储在全局内存中的多维张量结构的压缩表示。

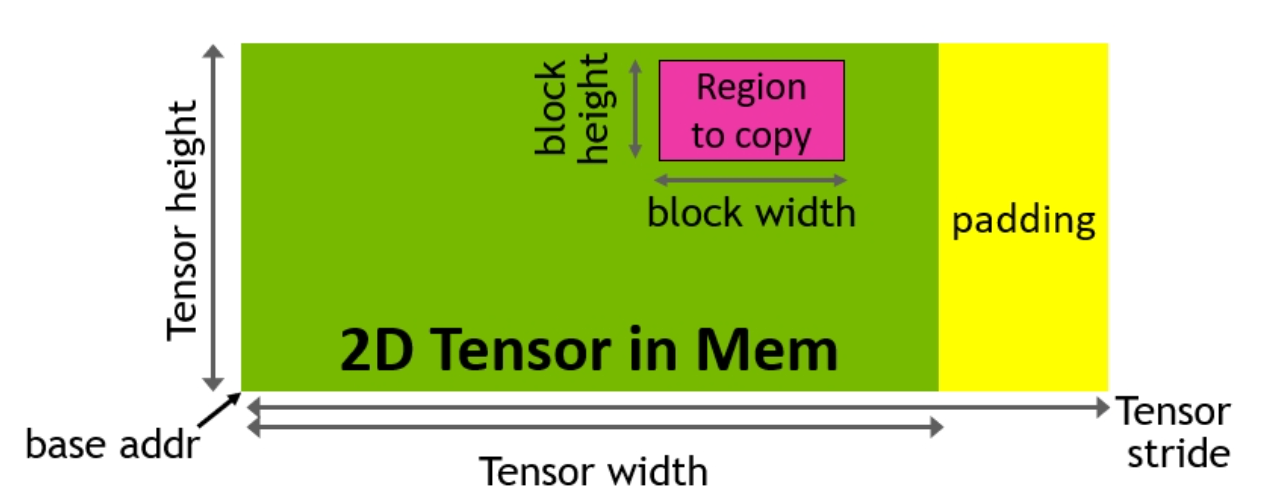

TMA address generation via a copy descriptor

图 4. 通过复制描述符生成 TMA 地址（图片来源：Nvidia）

TMA 描述符包含张量的关键属性：

  1. 基指针
  2. 形状和块大小
  3. 数据类型

TMA 描述符在内核之前在主机上创建，然后通过将描述符传递给 torch 张量将其移动到设备。因此，在 Triton 中，GEMM 内核接收一个指向张量映射的全局指针。

三叉戟主机代码

   desc_a = np.empty(TMA_SIZE, dtype=np.int8)
   desc_b = np.empty(TMA_SIZE, dtype=np.int8)
   desc_c = np.empty(TMA_SIZE, dtype=np.int8)

   triton.runtime.driver.active.utils.fill_2d_tma_descriptor(a.data_ptr(), m, k, block_m, block_k, a.element_size(), desc_a)

   triton.runtime.driver.active.utils.fill_2d_tma_descriptor(b.data_ptr(), n, k, block_n, block_k, b.element_size(), desc_b)

   triton.runtime.driver.active.utils.fill_2d_tma_descriptor(c.data_ptr(), m, n, block_m, block_n, c.element_size(), desc_c)

   desc_a = torch.tensor(desc_a, device='cuda')
   desc_b = torch.tensor(desc_b, device='cuda')
   desc_c = torch.tensor(desc_c, device='cuda')

这是用于在内核调用函数中设置描述符的代码。

三叉戟设备代码

偏移/指针算术：

   offs_am = pid_m * block_m
   offs_bn = pid_n * block_n
   offs_k = 0

加载：

  a = tl._experimental_descriptor_load(a_desc_ptr, [offs_am, offs_k], [block_m, block_k], tl.float8e4nv)
  b = tl._experimental_descriptor_load(b_desc_ptr, [offs_bn, offs_k], [block_n, block_k], tl.float8e4nv)

存储：

 tl._experimental_descriptor_store(c_desc_ptr, accumulator, [offs_am, offs_bn])

我们不再需要在内核中为加载和存储函数计算指针数组。相反，我们传递一个单独的描述符指针、偏移量、块大小和输入数据类型。这简化了地址计算并减少了寄存器压力，因为我们不再需要在软件中进行复杂的指针运算并分配 CUDA 核心进行地址计算。

TMA 性能分析

下面，我们讨论 Hopper 上不同加载机制的 PTX 指令。

PTX 用于加载瓦片（cp.async）- H100 无 TMA

add.s32 	%r27, %r100, %r8;
add.s32 	%r29, %r100, %r9;
selp.b32 	%r30, %r102, 0, %p18;


@%p1 cp.async.cg.shared.global [ %r27 + 0 ], [ %rd20 + 0 ], 0x10, %r30;
@%p1 cp.async.cg.shared.global [ %r29 + 0 ], [ %rd21 + 0 ], 0x10, %r30;


cp.async.commit_group ;

在这里，我们观察到负责全局内存复制的较老 cp.async 指令。从下面的跟踪中我们可以看到，两次加载都绕过了 L1 缓存。与较新的 TMA 加载的一个主要区别是，在 A 和 B 瓦片准备好被 Tensor Core 消费之前，我们需要执行一个操作于寄存器文件中的数据的 ldmatrix 指令。在 Hopper 上，现在可以直接从共享内存中重用数据。

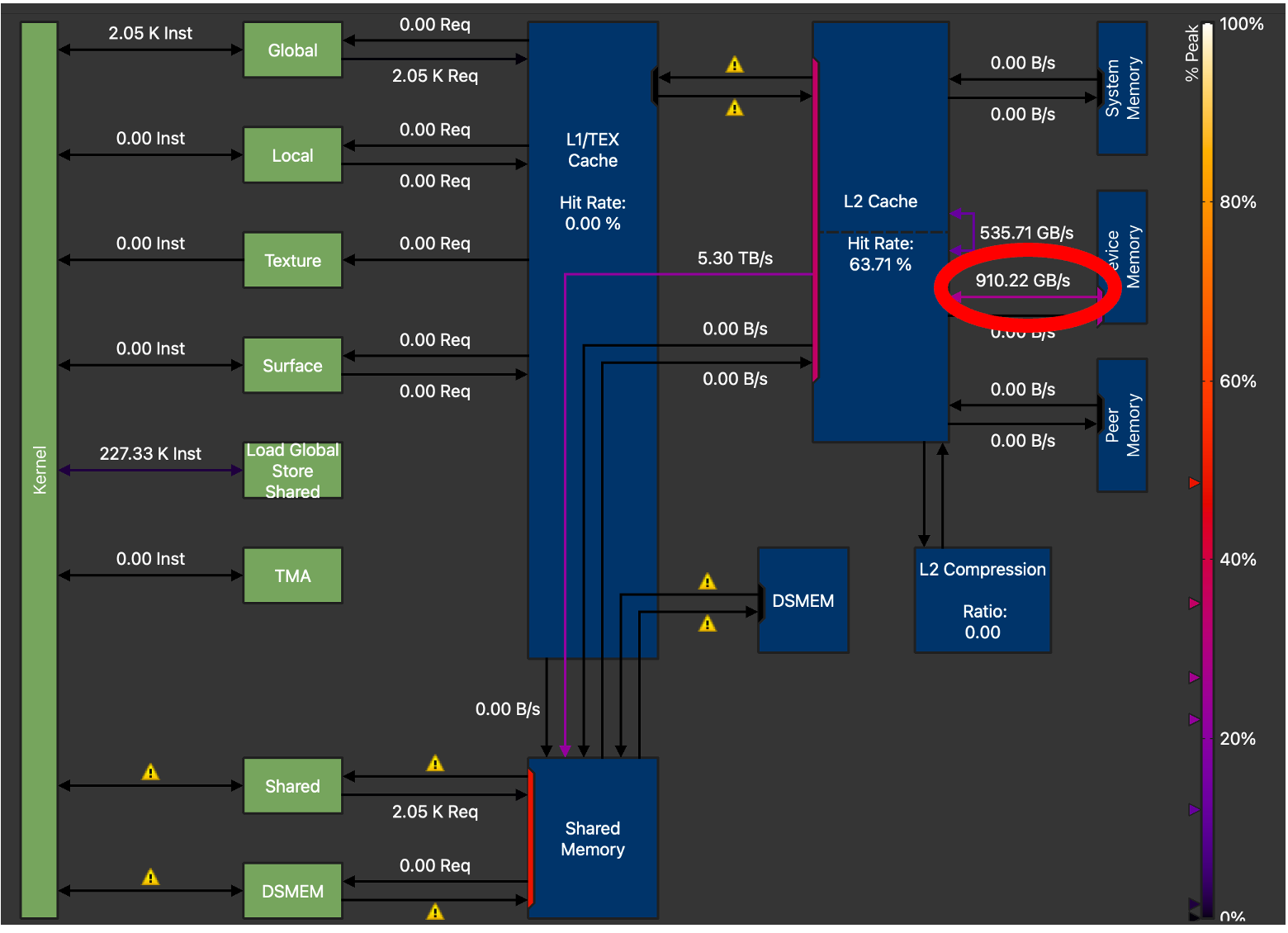

H100 Memory Chart showing GMEM Throughput = 910.22 GB/s

图 5. H100 内存图表显示 GMEM 吞吐量=910.22 GB/s（Triton GEMM 无 TMA）对于 M=128，N=4096，K=4096

通过利用上述 Triton API 更改中的 TMA，我们可以调查 Triton 为单个 2D 瓦片加载生成的 PTX。

PTX 用于加载瓦片（cp.async.bulk.tensor）- 使用 TMA 的 H100

bar.sync 	0;
shr.u32 	%r5, %r4, 5;
shfl.sync.idx.b32	%r66, %r5, 0, 31, -1;

elect.sync _|%p7, 0xffffffff;


add.s32 	%r24, %r65, %r67;
shl.b32 	%r25, %r66, 7;

@%p8
cp.async.bulk.tensor.2d.shared::cluster.global.mbarrier::complete_tx::bytes [%r24], [%rd26, {%r25,%r152}], [%r19];

cp.async.bulk.tensor.2d.shared TMA 指令分别传入共享内存中的目标地址、张量映射指针、张量映射坐标以及 mbarrier 对象指针。

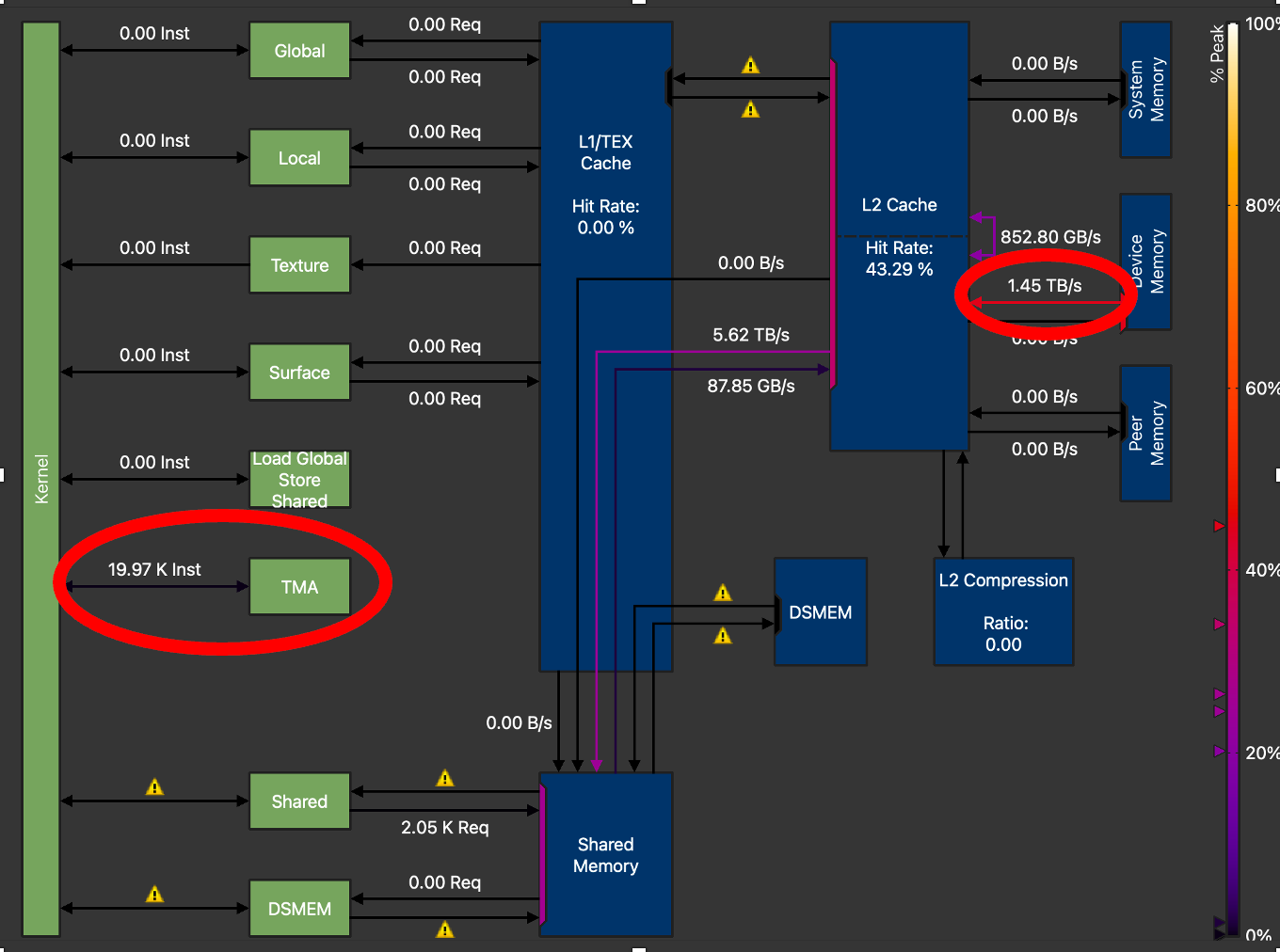

H100 Memory Chart GMEM Throughput =1.45 TB/s

图 6. H100 内存图 GMEM 吞吐量=1.45 TB/s（Triton GEMM 使用 TMA）对于 M=128，N=4096，K=4096

为了获得最佳性能，我们对 TMA GEMM 内核进行了大量调整。在瓦片大小、线程束数量和流水线阶段数量等参数中，当我们将 TMA_SIZE（描述符大小）从 128 增加到 512 时，观察到内存吞吐量最大提升。从上述 NCU 配置文件中，我们可以看到最终调整后的内核将全局内存传输吞吐量从 910 GB/s 提升到 1.45 TB/s，GMEM 吞吐量提高了 59%，超过了非 TMA 的 Triton GEMM 内核。

CUTLASS 与 Triton FP8 GEMM 和 TMA 实现的比较 - 内核架构

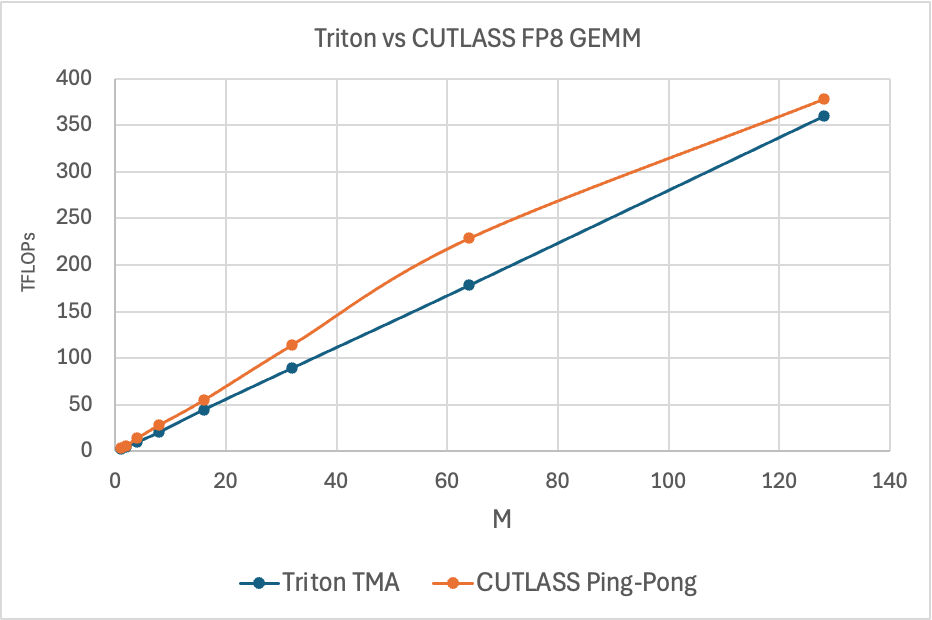

Triton vs CUTLASS Ping-Pong FP8 GEMM TFLOPs, M=M, N=4096, K=4096

图 7. Triton 与 CUTLASS Ping-Pong FP8 GEMM TFLOPs，M=M，N=4096，K=4096

上图显示了 CUTLASS Ping-Pong GEMM 内核与 Triton 的性能对比。Ping-Pong 内核在 TMA 的使用上与 Triton 不同。它充分利用了其硬件和软件软件能力，而 Triton 目前尚未做到。具体来说，CUTLASS 支持以下 TMA 特性，有助于解释纯 GEMM 性能差距：

  1. TMA 多播

    • 使 GMEM 数据能够复制到多个 SM

  2. 虚拟化特殊化

    • 允许线程块内的虚拟组承担不同的角色

  3. 张量映射（TMA 描述符）预取

    • 从 GMEM 预取 Tensor Map 对象，允许 TMA 加载流水线化

为了使性能数据更直观，以下我们展示了一个“加速”图表，突出显示了基于百分比的延迟差异：

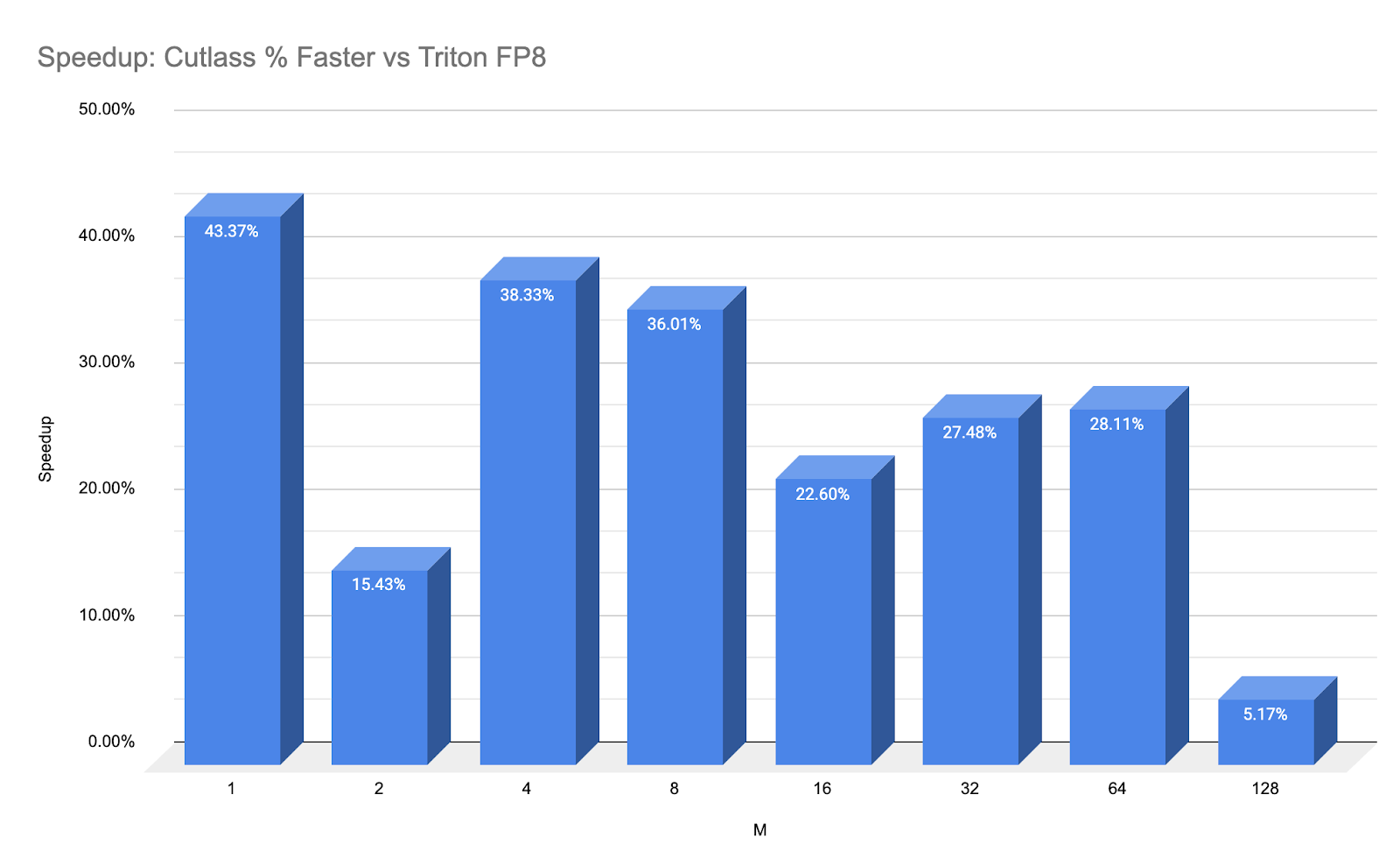

% Speedup of CUTLASS Ping-Pong vs Triton FP8 with TMA.

图 8：CUTLASS Ping-Pong 与 Triton FP8 使用 TMA 的加速比

这种加速完全是内核吞吐量，不包括下面将要讨论的端到端启动开销。

TMA 描述符移动 - 三叉戟与 CUTLASS 在端到端性能方面的关键区别

如前所述，2D+维度的 TMA 描述符的创建发生在主机上，然后转移到设备。然而，这个传输过程根据实现方式有很大不同。

在这里，我们展示了三叉戟与 CUTLASS 在传输 TMA 描述符方面的差异。

回顾一下，TMA 传输需要创建一个特殊的数据结构，即通过 cuTensorMap API 在 CPU 上创建的张量映射，对于一个 FP8 GEMM 内核，这意味着需要创建三个描述符，分别对应 A、B 和 C。下面我们可以看到，对于三叉戟和 CUTLASS 内核，调用的 CPU 过程是相同的。

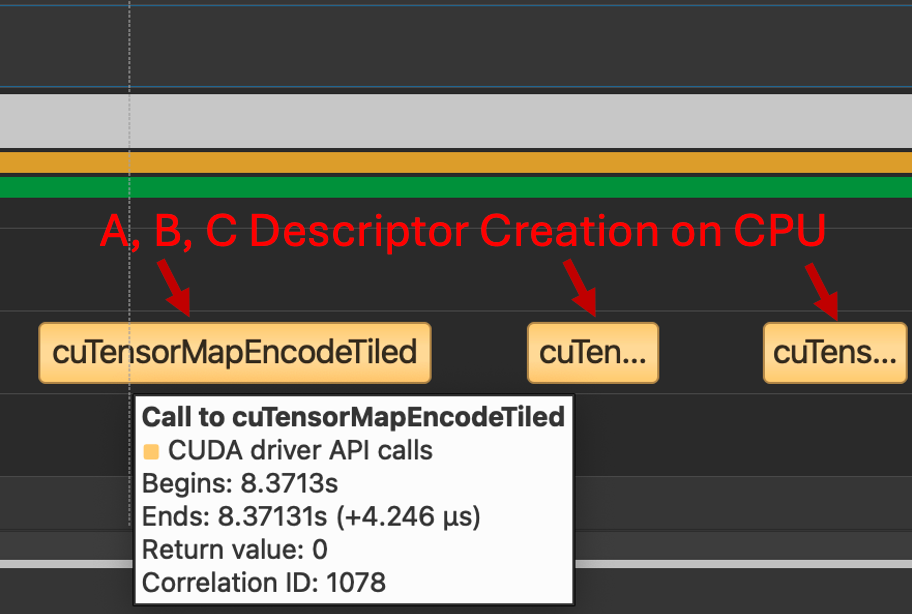

Calls to cuTensorMapEncodeTiled (Both Triton and CUTLASS use this path)

图 7. 对 cuTensorMapEncodeTiled 的调用（Triton 和 CUTLASS 都使用此路径）

然而，对于 Triton 来说，每个描述符都通过自己的独立复制内核进行传输，这增加了大量的开销，并成为在端到端推理场景中使用此内核的障碍。

Three H2D Copy Kernels are launched before the kernel execution, for A, B and C

图 8. 在内核执行之前，启动了三个 H2D 复制内核，用于 A、B 和 C

由于 TMA 描述符传递给内核的方式，这些复制在 CUTLASS 实现中并未观察到。从下面的 PTX 中我们可以看到，使用 Cutlass 时，张量映射是通过值传递给内核的。

.entry _ZN7cutlass13device_kernelIN49_GLOBAL__N__8bf0e19b_16_scaled_mm_c3x_cu_2bec3df915cutlass_3x_gemmIaNS_6half_tENS1_14ScaledEpilogueEN4cute5tupleIJNS5_1CILi64EEENS7_ILi128EEES9_EEENS6_IJNS7_ILi2EEENS7_ILi1EEESC_EEENS_4gemm32KernelTmaWarpSpecializedPingpongENS_8epilogue18TmaWarpSpecializedEE10GemmKernelEEEvNT_6ParamsE(

.param .align 64 .b8 _ZN7cutlass13device_kernelIN49_GLOBAL__N__8bf0e19b_16_scaled_mm_c3x_cu_2bec3df915cutlass_3x_gemmIaNS_6half_tENS1_14ScaledEpilogueEN4cute5tupleIJNS5_1CILi64EEENS7_ILi128EEES9_EEENS6_IJNS7_ILi2EEENS7_ILi1EEESC_EEENS_4gemm32KernelTmaWarpSpecializedPingpongENS_8epilogue18TmaWarpSpecializedEE10GemmKernelEEEvNT_6ParamsE_param_0[1024]


mov.b64 	%rd110, _ZN7cutlass13device_kernelIN49_GLOBAL__N__8bf0e19b_16_scaled_mm_c3x_cu_2bec3df915cutlass_3x_gemmIaNS_10bfloat16_tENS1_14ScaledEpilogueEN4cute5tupleIJNS5_1CILi64EEES8_NS7_ILi256EEEEEENS6_IJNS7_ILi1EEESB_SB_EEENS_4gemm24KernelTmaWarpSpecializedENS_8epilogue18TmaWarpSpecializedEE10GemmKernelEEEvNT_6ParamsE_param_0;

add.s64 	%rd70, %rd110, 704;
cvta.param.u64 	%rd69, %rd70;

cp.async.bulk.tensor.2d.global.shared::cta.bulk_group [%rd69, {%r284, %r283}], [%r1880];

图 9. CUTLASS 内核 PTX 展示按值传递

与直接传递 TMA 描述符而不是传递全局内存指针相比，CUTLASS 内核避免了三个额外的 H2D 复制内核，而是将这些复制包含在为 GEMM 的单次设备内核启动中。

由于描述符移动到设备的方式不同，包括准备要由 TMA 消耗的张量的时间在内的内核延迟差异很大。对于 M=1-128，N=4096，K=4096，CUTLASS pingpong 内核的平均延迟为 10us，Triton TMA 内核平均完成时间为 4ms。这比慢了约 3330 倍，似乎直接与 Triton 为 TMA 描述符传输进行的三个独立内核启动有关。

Cuda 图可能是一种减少这种延迟的方法，但考虑到 H2D 复制产生的开销，当前 Triton 的实现当从端到端测量时并不具有竞争力。重新设计 Triton 编译器如何管理 TMA 描述符可能会解决这个问题。因此，我们在上面的数据中专注于比较实际的计算内核吞吐量，而不是端到端性能。

结果摘要

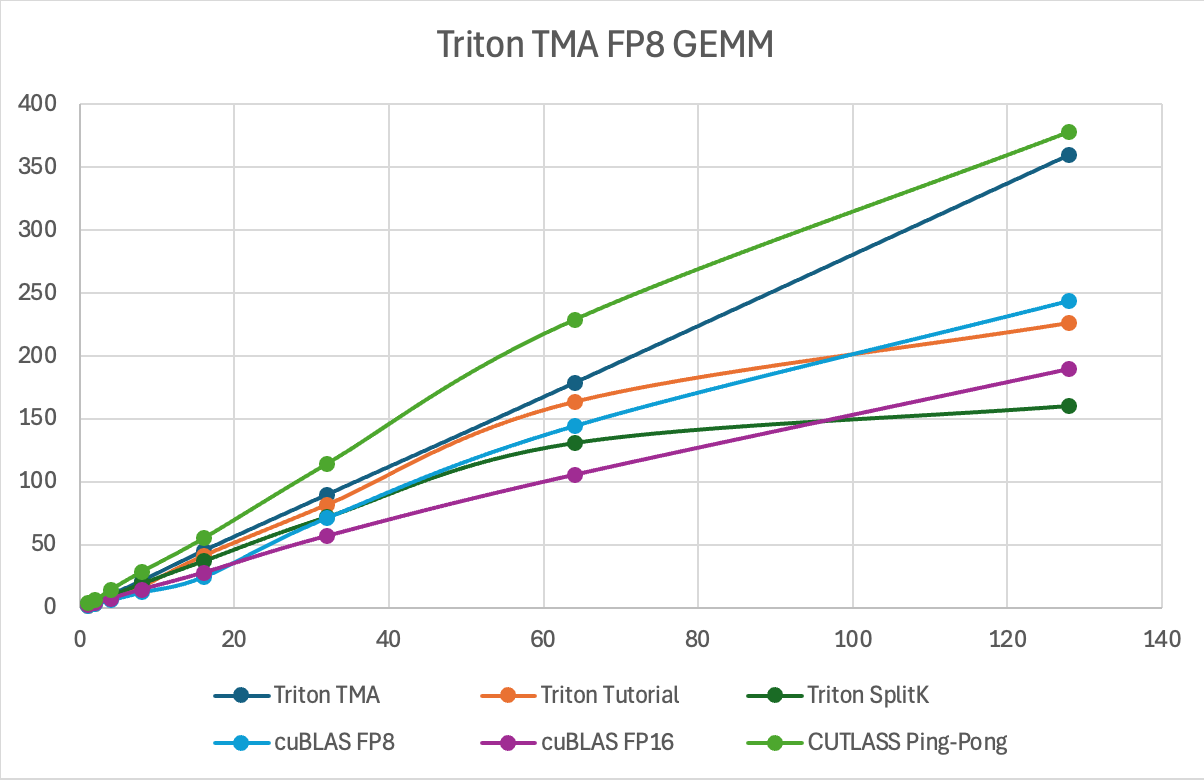

Triton FP8 TMA GEMM TFLOPs Comparison

图 10. Triton FP8 TMA GEMM TFLOPs 比较

M Triton TMA Triton 教程 特里顿 SplitK cuBLAS FP8 cuBLAS FP16 CUTLASS Ping-Pong FP8
1 2.5 1 2.4 1.5 1.8 3.57
2 5.1 2.5 4.8 3.1 3.6 5.9
4 10.3 7.21 9.6 6.1 7.2 14.3
8 21.0 16.5 19.2 12.3 14.4 28.6
16 44.5 41.0 37.2 24.5 27.7 55.1
32 89.7 81.2 72.2 71.6 56.8 114.4
64 178.5 163.7 130.8 144.6 105.3 228.7
128 359.7 225.9 160.1 244.0 189.2 377.7

图 11. Triton FP8 TMA GEMM TFLOPs 比较表

上面的图表和表格总结了通过利用 TMA 硬件单元，在单个 NVIDIA H100 上实现 FP8 GEMM 所获得的增益，与不带 TMA 的 Triton 内核和高性能 CUDA（cuBLAS）内核相比。需要注意的是，该内核在批大小上的扩展性（与竞争产品相比）更优越。我们在这些基准测试中使用的规模问题代表了在 1001#推理中找到的小到中等批大小矩阵形状。因此，对于有兴趣利用此内核进行 FP8 LLM部署用例的人来说，TMA GEMM 内核在中 M 区域（M=32 到 M=128）的性能将至关重要，因为 FP8 压缩数据类型可以允许更大的矩阵适合 GPU 内存。

总结我们的分析，Triton 中的 TMA 实现与 CUTLASS 在完整功能集支持（多播、预取等）以及如何将 TMA 描述符传递给 GPU 内核方面有所不同。如果以更接近 CUTLASS 内核（按值传递）的方式传递此描述符，则可以避免额外的 H2D 复制，从而大大提高端到端性能。

未来工作

为了未来的研究，我们计划在此基础上进行改进，通过与社区合作将 TMA 负载的 CUTLASS 架构集成到 Triton 中，并研究 FP8 GEMM 的协同内核，这是一种对 Ping-Pong 内核的修改策略。

此外，一旦在 Triton 中启用线程块集群和 TMA 原子操作，我们可能能够通过利用 TMA GEMM 内核中的 SplitK 策略来获得进一步的加速，因为 Hopper 上的原子操作可以在分布式共享内存（DSMEM）中执行，而不是在 L2 缓存中。我们还注意到 NVIDIA Hopper GPU 与谷歌的 TPU 和 IBM 的 AIU 等其他 AI 硬件加速器在数据流架构上的相似性。由于 TMA 和 DSMEM 的添加，Hopper 上的数据现在可以从 GMEM“流动”到连接的 SM 网络，我们已经在本文中详细讨论了 TMA，计划在未来的文章中介绍 DSMEM。
