torch.utils.tensorboard¶

在继续之前，更多关于 TensorBoard 的详细信息可以在 https://www.tensorflow.org/tensorboard/找到。

安装 TensorBoard 后，这些实用工具允许您将 PyTorch 模型和指标记录到目录中，以便在 TensorBoard UI 中进行可视化。支持对 PyTorch 模型和张量以及 Caffe2 网络和块进行标量、图像、直方图、图表和嵌入可视化。

SummaryWriter 类是您记录数据以供 TensorBoard 消费和可视化的主要入口。例如：

import torch
import torchvision
from torch.utils.tensorboard import SummaryWriter
from torchvision import datasets, transforms

# Writer will output to ./runs/ directory by default
writer = SummaryWriter()

transform = transforms.Compose([transforms.ToTensor(), transforms.Normalize((0.5,), (0.5,))])
trainset = datasets.MNIST('mnist_train', train=True, download=True, transform=transform)
trainloader = torch.utils.data.DataLoader(trainset, batch_size=64, shuffle=True)
model = torchvision.models.resnet50(False)
# Have ResNet model take in grayscale rather than RGB
model.conv1 = torch.nn.Conv2d(1, 64, kernel_size=7, stride=2, padding=3, bias=False)
images, labels = next(iter(trainloader))

grid = torchvision.utils.make_grid(images)
writer.add_image('images', grid, 0)
writer.add_graph(model, images)
writer.close()

然后，可以使用 TensorBoard 进行可视化，它应该可以通过以下命令安装和运行：

pip install tensorboard
tensorboard --logdir=runs

一个实验可以记录大量信息。为了避免界面杂乱并实现更好的结果聚类，我们可以通过分层命名来对图表进行分组。例如，“Loss/train”和“Loss/test”将一起分组，而“Accuracy/train”和“Accuracy/test”将在 TensorBoard 界面中分别分组。

from torch.utils.tensorboard import SummaryWriter
import numpy as np

writer = SummaryWriter()

for n_iter in range(100):
    writer.add_scalar('Loss/train', np.random.random(), n_iter)
    writer.add_scalar('Loss/test', np.random.random(), n_iter)
    writer.add_scalar('Accuracy/train', np.random.random(), n_iter)
    writer.add_scalar('Accuracy/test', np.random.random(), n_iter)

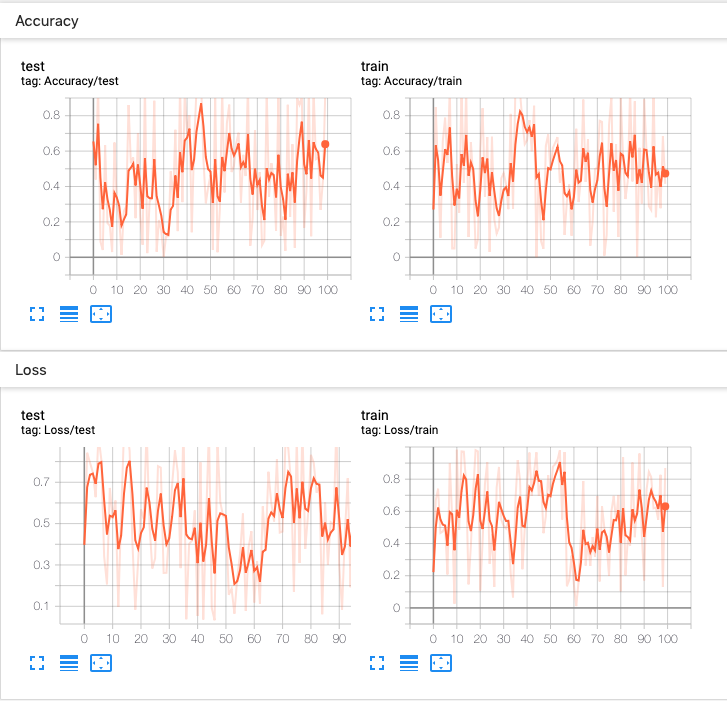

预期结果：

class torch.utils.tensorboard.writer.SummaryWriter(log_dir=None, comment='', purge_step=None, max_queue=10, flush_secs=120, filename_suffix='')[source][source]¶

直接将条目写入到 log_dir 中的事件文件，供 TensorBoard 使用。

SummaryWriter 类提供了一个高级 API，用于在指定目录中创建事件文件，并向其中添加摘要和事件。该类异步更新文件内容。这使得训练程序可以直接从训练循环中调用方法向文件添加数据，而不会减慢训练速度。

__init__(log_dir=None, comment='', purge_step=None, max_queue=10, flush_secs=120, filename_suffix='')[source][source]¶

创建一个 SummaryWriter，用于将事件和摘要写入事件文件。

参数:

log_dir（字符串）- 保存目录位置。默认为 runs/CURRENT_DATETIME_HOSTNAME，每次运行后都会更改。使用分层文件夹结构可以轻松比较不同运行。例如，为每个新实验传入‘runs/exp1’，‘runs/exp2’，等，以便跨实验进行比较。
comment（字符串）- 将注释附加到默认的 log_dir 后缀 log_dir 。如果已分配 log_dir ，则此参数无效。
purge_step（整数）- 当在步骤 $T+X$ 记录崩溃并在步骤 $T$ 重启时，任何全局步骤大于或等于 $T$ 的事件将被清除并从 TensorBoard 中隐藏。请注意，崩溃并恢复的实验应具有相同的 log_dir 。
max_queue (int) – 等待事件和摘要队列的大小，在执行一个‘add’调用之前，队列大小达到一定数量会强制将数据刷新到磁盘。默认为十个项目。
flush_secs (int) – 多久（以秒为单位）将等待事件和摘要刷新到磁盘。默认为每两分钟刷新一次。
filename_suffix (str) – 添加到 log_dir 目录中所有事件文件名的后缀。有关文件名构建的更多详细信息，请参阅 tensorboard.summary.writer.event_file_writer.EventFileWriter。

示例：

from torch.utils.tensorboard import SummaryWriter

# create a summary writer with automatically generated folder name.
writer = SummaryWriter()
# folder location: runs/May04_22-14-54_s-MacBook-Pro.local/

# create a summary writer using the specified folder name.
writer = SummaryWriter("my_experiment")
# folder location: my_experiment

# create a summary writer with comment appended.
writer = SummaryWriter(comment="LR_0.1_BATCH_16")
# folder location: runs/May04_22-14-54_s-MacBook-Pro.localLR_0.1_BATCH_16/

add_scalar(tag, scalar_value, global_step=None, walltime=None, new_style=False, double_precision=False)[source][source]¶

将标量数据添加到摘要中。

参数:

标签（字符串）- 数据标识符
scalar_value（浮点数或字符串/ blobname）- 要保存的值
global_step（整数）- 要记录的全局步长值
walltime（浮点数）- 可选覆盖默认 walltime（time.time()）以事件纪元后的秒数
new_style（布尔值）- 是否使用新样式（tensor 字段）或旧样式（simple_value 字段）。新样式可能导致数据加载更快。

示例：

from torch.utils.tensorboard import SummaryWriter
writer = SummaryWriter()
x = range(100)
for i in x:
    writer.add_scalar('y=2x', i * 2, i)
writer.close()

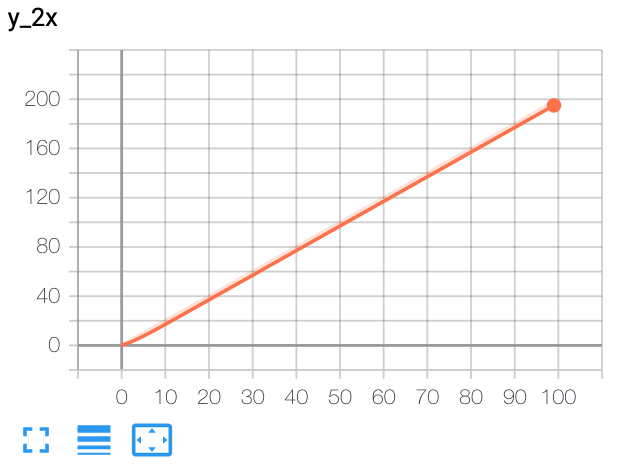

预期结果：

add_scalars(main_tag, tag_scalar_dict, global_step=None, walltime=None)[source][source]¶

将许多标量数据添加到摘要中。

参数:

main_tag（字符串）- 标签的父名称
tag_scalar_dict（字典）- 存储标签及其对应值的键值对
global_step（整数）- 用于记录的全局步长值
walltime（浮点数）- 可选覆盖默认 walltime（time.time()）自纪元以来事件经过的秒数

示例：

from torch.utils.tensorboard import SummaryWriter
writer = SummaryWriter()
r = 5
for i in range(100):
    writer.add_scalars('run_14h', {'xsinx':i*np.sin(i/r),
                                    'xcosx':i*np.cos(i/r),
                                    'tanx': np.tan(i/r)}, i)
writer.close()
# This call adds three values to the same scalar plot with the tag
# 'run_14h' in TensorBoard's scalar section.

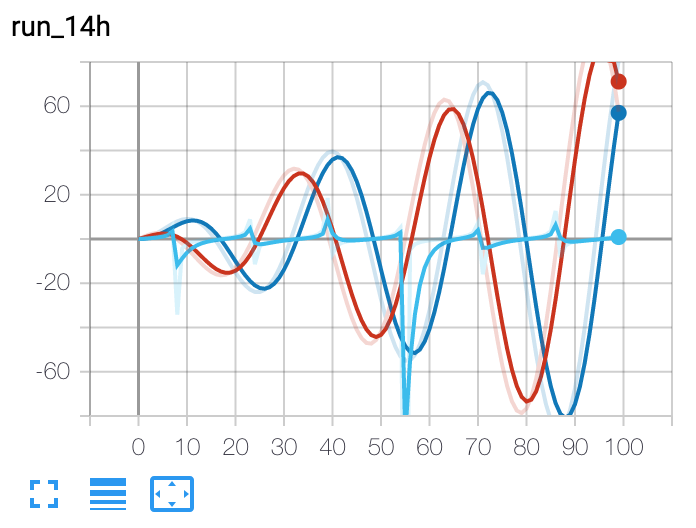

预期结果：

add_histogram(tag, values, global_step=None, bins='tensorflow', walltime=None, max_bins=None)[source][source]¶

将直方图添加到摘要中。

参数:

标签（str）- 数据标识符
values（torch.Tensor，numpy.ndarray 或字符串/blobname）- 构建直方图所需的值
global_step（int）- 记录的全局步长值
bins（str）- 以下选项之一：{‘tensorflow’，’auto’， ‘fd’，…}。这决定了如何创建 bins。其他选项请参考：https://docs.scipy.org/doc/numpy/reference/generated/numpy.histogram.html
walltime（浮点数）- 可选覆盖默认 walltime（time.time()）自纪元以来事件经过的秒数

示例：

from torch.utils.tensorboard import SummaryWriter
import numpy as np
writer = SummaryWriter()
for i in range(10):
    x = np.random.random(1000)
    writer.add_histogram('distribution centers', x + i, i)
writer.close()

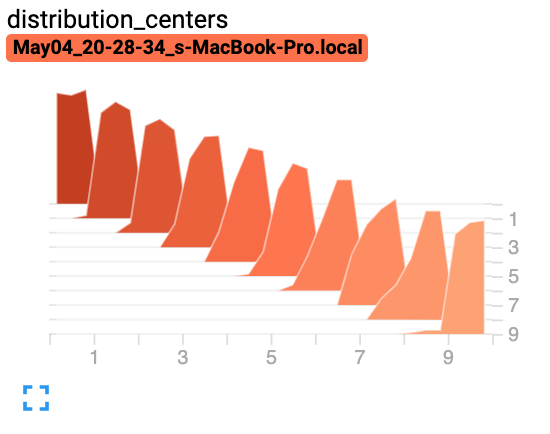

预期结果：

add_image(tag, img_tensor, global_step=None, walltime=None, dataformats='CHW')[source][source]¶

将图像数据添加到摘要中。

注意这需要 pillow 包。

参数:

标签（str）- 数据标识符
img_tensor（torch.Tensor、numpy.ndarray 或字符串/blobname）- 图像数据
global_step（int）- 记录的全局步长值
walltime（浮点数）- 可选覆盖默认 walltime（time.time()）自纪元以来事件经过的秒数
dataformats（字符串）- 图像数据格式规范，形式为 CHW、HWC、HW、WH 等

形状：: img_tensor：默认为 $(3, H, W)$ 。您可以使用 torchvision.utils.make_grid() 将一批张量转换为 3xHxW 格式，或者调用 add_images ，让我们来处理。只要传递相应的 dataformats 参数，具有 $(1, H, W)$ 、 $(H, W)$ 、 $(H, W, 3)$ 的张量也适用，例如 CHW 、 HWC 、 HW 。

示例：

from torch.utils.tensorboard import SummaryWriter
import numpy as np
img = np.zeros((3, 100, 100))
img[0] = np.arange(0, 10000).reshape(100, 100) / 10000
img[1] = 1 - np.arange(0, 10000).reshape(100, 100) / 10000

img_HWC = np.zeros((100, 100, 3))
img_HWC[:, :, 0] = np.arange(0, 10000).reshape(100, 100) / 10000
img_HWC[:, :, 1] = 1 - np.arange(0, 10000).reshape(100, 100) / 10000

writer = SummaryWriter()
writer.add_image('my_image', img, 0)

# If you have non-default dimension setting, set the dataformats argument.
writer.add_image('my_image_HWC', img_HWC, 0, dataformats='HWC')
writer.close()

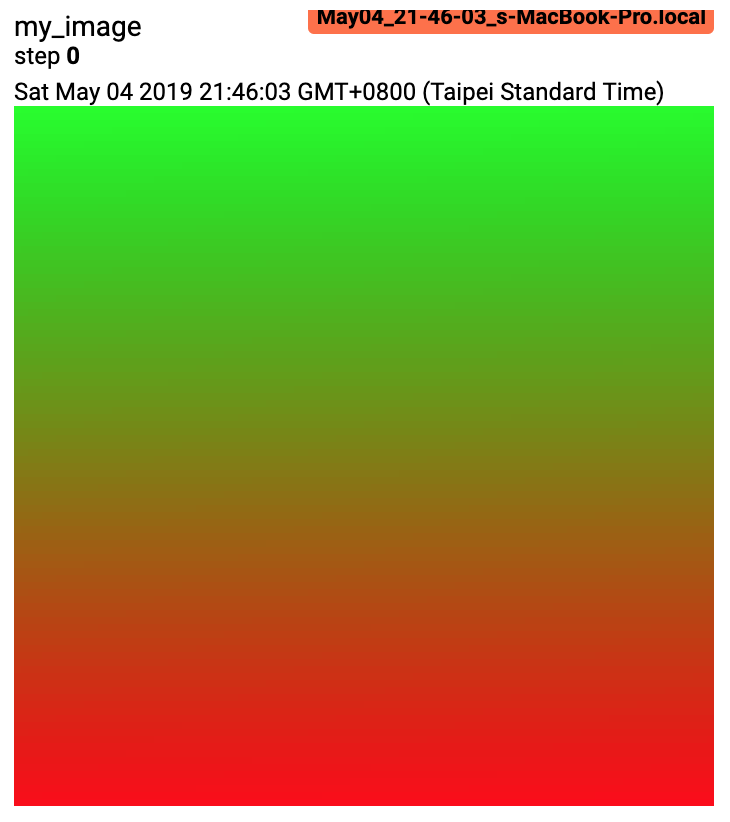

预期结果：

add_images(tag, img_tensor, global_step=None, walltime=None, dataformats='NCHW')[source][source]¶

将批量的图像数据添加到摘要中。

注意，这需要使用 pillow 包。

参数:

标签（str）- 数据标识符
img_tensor（torch.Tensor、numpy.ndarray 或字符串/blobname）- 图像数据
global_step（int）- 记录的全局步长值
walltime（float）- 可选覆盖默认 walltime（time.time()）的秒数，事件纪元后的时间
dataformats (str) – 图像数据格式规范，形式为 NCHW、NHWC、CHW、HWC、HW、WH 等。

Shape:: img_tensor: 默认为 $(N, 3, H, W)$ 。如果指定 dataformats ，则可接受其他形状。例如 NCHW 或 NHWC。

示例：

from torch.utils.tensorboard import SummaryWriter
import numpy as np

img_batch = np.zeros((16, 3, 100, 100))
for i in range(16):
    img_batch[i, 0] = np.arange(0, 10000).reshape(100, 100) / 10000 / 16 * i
    img_batch[i, 1] = (1 - np.arange(0, 10000).reshape(100, 100) / 10000) / 16 * i

writer = SummaryWriter()
writer.add_images('my_image_batch', img_batch, 0)
writer.close()

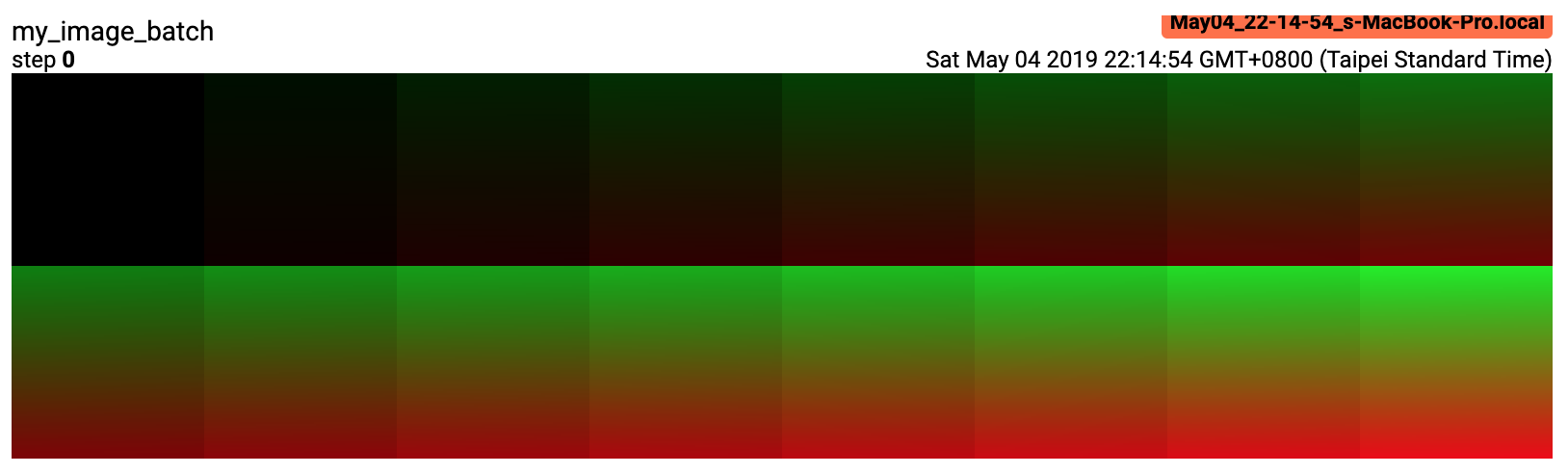

预期结果：

添加图像（tag，figure，global_step=None，close=True，walltime=None）[source][source] ¶

将 matplotlib 图像渲染为图像并添加到摘要中。

注意，这需要 matplotlib 包。

参数:

tag（字符串）- 数据标识符
图形（Union[Figure, list['Figure']]）- 图形或图形列表
global_step（Optional[int]）- 记录的全局步长值
close（bool）- 自动关闭图形的标志
walltime（Optional[float]）- 可选的覆盖默认 walltime（time.time()）的 epoch 事件后的秒数

添加视频（tag，vid_tensor，global_step=None，fps=4，walltime=None）[source][source] ¶

add_audio(tag, snd_tensor, global_step=None, sample_rate=44100, walltime=None)[source][source]¶

add_text(tag, text_string, global_step=None, walltime=None)[source][source]¶

将文本数据添加到摘要中。

参数:

标签（str）- 数据标识符
text_string（str）- 要保存的字符串
global_step（int）- 要记录的全局步长值
walltime（浮点数）- 可选覆盖默认 walltime（time.time()）自纪元以来事件经过的秒数

示例：

writer.add_text('lstm', 'This is an lstm', 0)
writer.add_text('rnn', 'This is an rnn', 10)

add_graph(model, input_to_model=None, verbose=False, use_strict_trace=True)[source][source]¶

将图数据添加到摘要中。

参数:

model (torch.nn.Module) – 要绘制的模型。
input_to_model (torch.Tensor 或 torch.Tensor 列表) – 要输入的变量或变量元组。
verbose (bool) – 是否在控制台打印图结构。
use_strict_trace (bool) – 是否将关键字参数 strict 传递给 torch.jit.trace。当您希望跟踪器记录您的可变容器类型（列表、字典）时，请传递 False。

add_embedding(mat, metadata=None, label_img=None, global_step=None, tag='default', metadata_header=None)[source][source]

add_pr_curve(tag, labels, predictions, global_step=None, num_thresholds=127, weights=None, walltime=None)[source][source]¶

添加精确率召回率曲线。

绘制精确率-召回率曲线可以帮助您理解模型在不同阈值设置下的性能。使用此功能，您需要提供每个目标的真实标签（T/F）和预测置信度（通常是模型的输出）。TensorBoard UI 将允许您交互式地选择阈值。

参数:

标签（str）- 数据标识符
labels（torch.Tensor，numpy.ndarray 或字符串/ blobname）- 真实数据。每个元素的二进制标签。
预测（torch.Tensor，numpy.ndarray 或字符串/ blobname）- 元素被分类为真的概率。值应在[0, 1]范围内
global_step（int）- 记录的全局步长值
num_thresholds（int）- 绘制曲线所使用的阈值数量
walltime（float）- 可选覆盖默认 walltime（time.time()）秒，在事件纪元后

示例：

from torch.utils.tensorboard import SummaryWriter
import numpy as np
labels = np.random.randint(2, size=100)  # binary label
predictions = np.random.rand(100)
writer = SummaryWriter()
writer.add_pr_curve('pr_curve', labels, predictions, 0)
writer.close()

添加自定义标量(add_custom_scalars(layout)[source][source]) ¶

通过收集'scalars'中的图表标签创建特殊图表。

注意：此函数每个 SummaryWriter()对象只能调用一次。

因为它只提供元数据给 tensorboard，所以可以在训练循环前后调用此函数。

参数:: 布局（字典）- {categoryName: charts}，其中 charts 也是一个字典 {chartName: ListOfProperties}。ListOfProperties 的第一个元素是图表的类型（Multiline 或 Margin 之一），第二个元素应该是一个列表，包含你在 add_scalar 函数中使用的标签，这些标签将被收集到新的图表中。

示例：

layout = {'Taiwan':{'twse':['Multiline',['twse/0050', 'twse/2330']]},
             'USA':{ 'dow':['Margin',   ['dow/aaa', 'dow/bbb', 'dow/ccc']],
                  'nasdaq':['Margin',   ['nasdaq/aaa', 'nasdaq/bbb', 'nasdaq/ccc']]}}

writer.add_custom_scalars(layout)

add_mesh(tag, vertices, colors=None, faces=None, config_dict=None, global_step=None, walltime=None)[source][source]¶

add_hparams(hparam_dict, metric_dict, hparam_domain_discrete=None, run_name=None, global_step=None)[source][source]¶

在 TensorBoard 中添加一组要比较的超参数。

参数:

hparam_dict (dict) – 字典中的每个键值对是超参数的名称及其对应的值。值的类型可以是 bool、string、float、int 或 None。
metric_dict (dict) – 字典中的每个键值对是指标的名称及其对应的值。注意这里使用的键在 tensorboard 记录中应该是唯一的。如果不是，通过 add_scalar 添加的值将在 hparam 插件中显示。在大多数情况下，这是不希望的。
hparam_domain_discrete – (Optional[Dict[str, List[Any]]]) 包含超参数名称及其所有可能离散值的字典。
运行名称（str）- 运行的名称，将作为日志目录的一部分。如果未指定，将使用当前时间戳。
全局步数（int）- 要记录的全局步数值

示例：

from torch.utils.tensorboard import SummaryWriter
with SummaryWriter() as w:
    for i in range(5):
        w.add_hparams({'lr': 0.1*i, 'bsize': i},
                      {'hparam/accuracy': 10*i, 'hparam/loss': 10*i})

预期结果：

flush()[源代码][源代码]

将事件文件刷新到磁盘。

调用此方法以确保所有挂起的事件都已写入磁盘。

close()[来源][来源] ¶
